Daten des Referenz Preamps

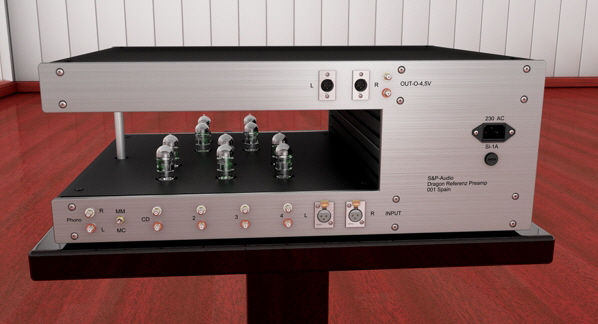

Referenz Röhren Vorverstärker DRAGON

Größe: 450 x 350 mm, 4 He hoch,  176mm.

Fremdspannungsabstand größer 97dB

Klirrfaktor kleiner als 0.05% bei 1,5Volt RMS

Kanaltrennung besser 98 dB

Ausgangs Impedanz Ri, 150 Ohm

Eingangs Impedanz, 100k Ohm

Eingangs Empfindlichkeit  12mV  gleich 100mV Aus

RCA Eingang 0,65V

XLR Eingang +4 dBu 1,228V

MM Eingang 2mV  54dB

Ausgang XLR max.  (RCA) 22dB

Kopfhörerausgang  1,2 Volt an 32 Ohm

Gewicht 18 kg.

Netzanschluss, 230 Volt oder 115 Volt

Röhrenvorverstärker Dragon

Highlights

MM Eingang: Direkt über Röhren 2 x 6DJ8 - Amperex

MC Eingang: (Option) Über Lundahl Transformer (Umschaltbar)

Wahlweise Phono Rumpel Filter.

CD-Eingang: Wahlweise über CD-Filter oder normal, Der CD-Filter filtert, die auf vielen Cds vorhandenen Hohen Anteile heraus.

Wahlweise Bass Anhebung.

XLR Eingänge mit Mullard 12AT7.

CD-Filter mit RCA Blackgate Röhren.

Ausgänge mit Mullard (6DJ8) Goldpin.

Line Verstärker mit RCA Blackgate

4 RCA Eingänge, einer davon als XLR

1 Kopfhörerausgang

Ausgänge: 1 x RCA (Chinch) plus 1 x XLR

Alle XLR Eingänge und Ausgänge mit Furutech Buchsen.

Alle RCA Eingänge und Ausgänge mit Cardas Rhodium Buchsen.

TVC Transformer  Volumen Regler

Select Schalter von ELMA

Balence Regler von Audio Note

Alle Koppelkondensatoren Jensen Kupfer/Öl und Mundorf Silber/Öl.

Widerstände: Takman Carbon, Vishay cmf55 und im Signalzweig Tantalum Widerstände.

Alle Elkos Nichicon und Elna.

Komplettes Röhren Netzteil mit GZ34 und 6080WC plus 12AX7 als Regler.

Im Netzteil  Obbligato Öl Kondesatoren und

Hashimoto Power Transformator
