Röhren und Klang

High End bei Röhren Verstärkern oder Vorverstärker ist weniger kritisch als bei den Lautsprecher Weichen. In der Regel werden schon gute Komponenten verbaut. Sie können aber noch etwas mehr machen! Einige Vorschläge und Komponenten sind eben doch etwas mehr High End oder Super High End.

Ganz besondere Röhren sind sogenannte Cryo Röhren, auch Black Sable gehören dazu. Diese haben einen noch ausgeprägteren Klang.

Die Cryo-Behandlung ist ein Prozess, in dem die Temperatur der Röhren über 36 Stunden auf 195 Grad Celsius (312F-) reduziert wird. Damit die Materialien in den Röhren sich beim kühlen zusammenziehen. Mit Erreichen der minimalen Temperatur, erfolgt im Laufe des folgenden halben Tages das auftauen. Dies hat den Effekt der Neuordnung der Moleküle der Metallkonstruktionen und der Beseitigung von Stress von der Anode, der während der Hersteller verursacht wurde. Dieser Prozess ermöglicht somit einen vollständigen neuen Elektronenfluss und eine Verringerung des Röhrenrauschens und der Mikrophonie.



Röhren:

12AT7WC

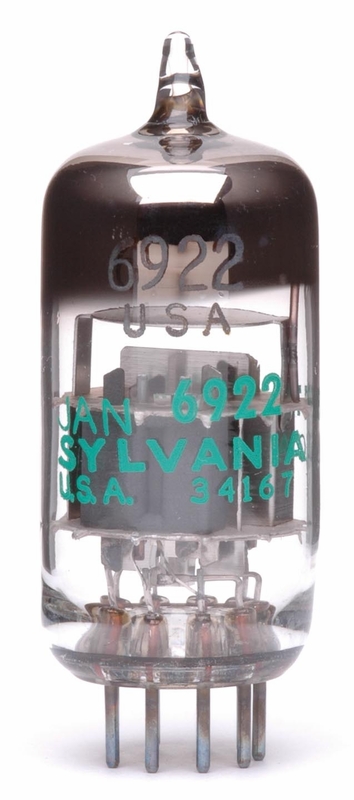

JAN Sylvania 6922 ist eine Röhre, die Präzision und Charme vereint mit einem ausgeglichenen Sound mit Wärme und Super Klangfarben.

Jan_Sylvania_6922

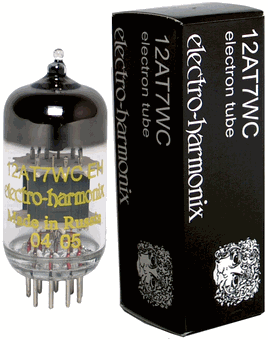

EH 12AT7WC ist die beste russische Vorstufen Röhre mit Warmen Sound und betonten Klangfarben.

Sehr Präzise, Linear und dynamisch.

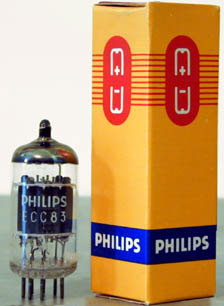

Philips ECC83 ist eine Röhre, die auch nach Röhre klingt.

Dynamik und Wärme in High End.

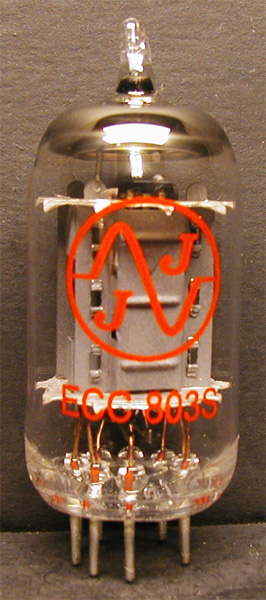

Als sehr guten Ersatz eignet sich auch die JJ ECC803S und ist in Stückzahlen zu haben.

philips12ax7
Svetlana6550

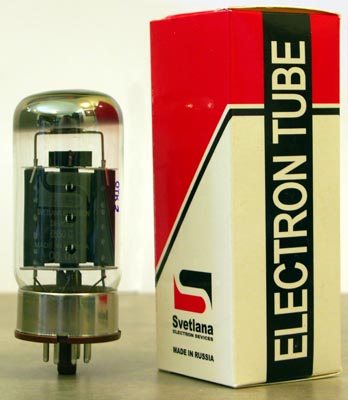

Svetlana 6550C SED C-Label gehört zu den besten Endstufen Röhren mit Dynamik und Präzision mit einem kräftigen und straffen Bass, benötigt Einspielzeit.

Es gibt natürlich noch Super Klang-Röhren, die aber für eine Neuentwicklung, wegen den geringen Stückzahlen, am Markt, nicht in Frage kommen.

Wie: CV2492, E188CC, Siemens Cca, oder RCA 7308 und noch andere mehr.

jjecc803s

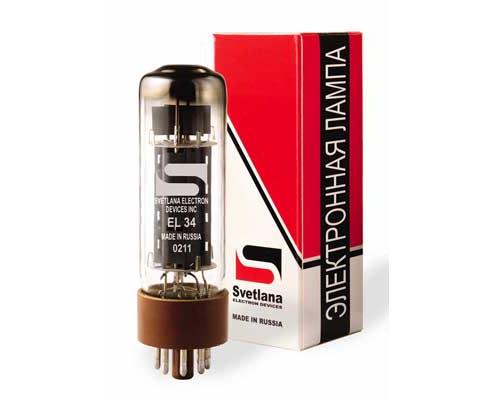

Svetlana EL34 SED C-Label ist die High End EL34 mit Dynamik und Präzision.

Wohl die beste EL34.

svetlana_el34

Sie können Für Röhren 100 bis 1000 Euro ausgeben und werden vielleicht dennoch, vom Klang nicht begeistert sein. Super teure Röhren sind noch keine Garantie für Guten Klang Charakter, wie Wärme, Neutralität, Präzision und Dynamik. Gute Nachbauten der Oldies sind in der Regel, wegen der besseren Fertigung, vom Klang überzeugender.



6AS7G

Hier die wohl besten Headphone Verstärker Power Doppel Trioden.

Die Svetlana 6AS7G sieht nicht nur gut aus, sie klingt auch nach Röhre.

Die zur Zeit im Handel angebotene Winged -C- von SED ist nur eine 6H13C und nicht mit der Original zu vergleichen, auch wenn immer etwas anderes behauptet wird.

Mullard-8136
Mullard-8162

Zwei Super Doppeltrioden von Mullard.

Beide sind low-noise und sehr geringe Mikrofonie und den Super Mullard Klang der britischen Rock Ära.

M8136 = 12AU7

M8162 = 12AT7

Diese gehören wohl klanglich zu den Besten.

Röhren Dämpfer Ok oder doch nur die Kraft der Einbildung ?

Wenn Sie die 6AS7G nicht mehr bekommen, dann ist die Jan Sylvania 6080 WC die beste Alternative. Super Röhren Sound und Richtig gut Power für einen Headphone Verstärker.

Jan-6080WC

Jan Sylvania 5814, als Ersatz für 12AU7.

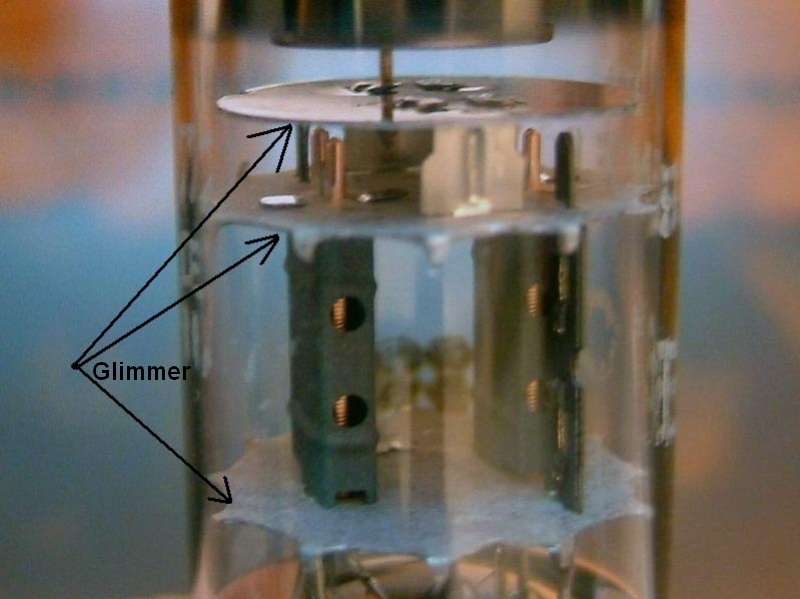

Die 5814 gibt es in Doppel Mica und Dreifach Mica.

(Glimmer Spacer)

Beide mit Super Klangfarben.

5814-Triple Mica
Mica

Dreifach Mica

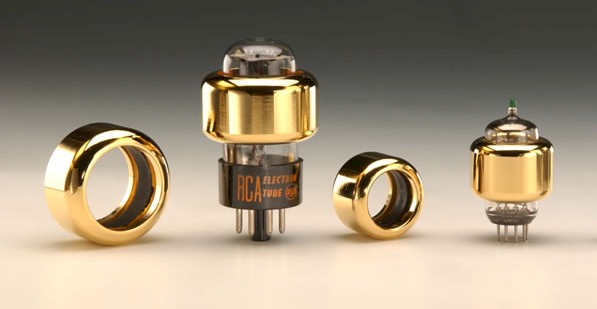

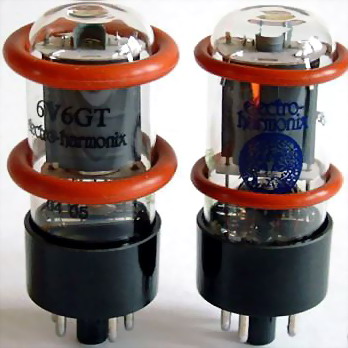

Vintage Damper für Oktal und Noval, sehen Klasse aus.       68,-$ und 56,-$

damper 1
halo

Damper sind ab 2,- Euro bis 20,- zu haben

cool_damper_blk

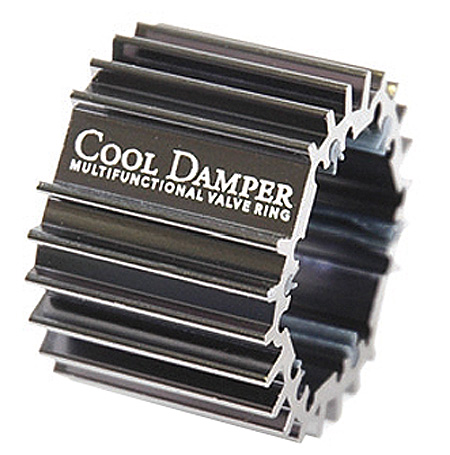

Cool Damper für 35,-$.

Auch zur Kühlung gedacht.

Hier etwas besonderes, Sockel in ein Gel gebettet für circa 80,- pro Paar.

Diese und ähnliche Dämpfer sollen die Glas Schwingungen dämpfen. (Mikrofonie)

absorb-doos-250

Kondensatoren für Röhren:

Jensen Tube Kupfer Foil Kondensatoren.

630 Volt von 0,022 bis 2,7uF und 1000 Volt von 0,001 bis 0,47 uF.

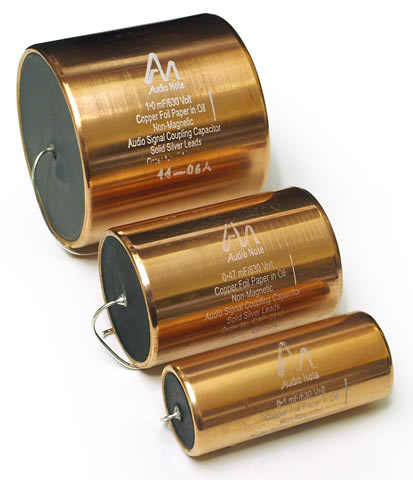

Audio Note Kupfer Foil Kondensatoren.

Caps sind von Jensen.

630 Volt von 0,001 bis 10uF.

Jensen_Copper
Audio_note_Copper

V-Cap OIMP (Teflon)

600 Volt in 1uF und 2uF.

V-Cap (Teflon). Siehe auch unter Kondensatoren.

600 Volt von 0,01 bis 2uF.



V-Cap-Oem
Vcap

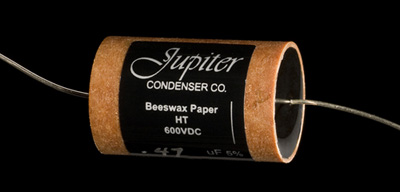

Jupiter Beeswax Papier. Absolute Auflösung der Töne, transparent und Klar in den Tönen. Sehr gut im Bass und Mittenbereich.

600 Volt von 0,001 bis 4,7uF.



jupiter_cap
M-Silber-Gold-Oil
Cardascap

Cardas Golden Ratio, auf Teflon Basis.

600 Volt von 0,0068 bis 4,7uF.

Mundorf Silber Gold/Öl

1200 Volt von 0,01 bis 10uF.

ampohm_copper1l

Unten: Noch ein Teflon Kondensator. Sehr transparent und Klar, in der Mitte nicht ganz so Warm wie der V-Cap.

600V mit 0,01 uF bis 4 uF.   1500V mit 0,22 uF bis 1 uF

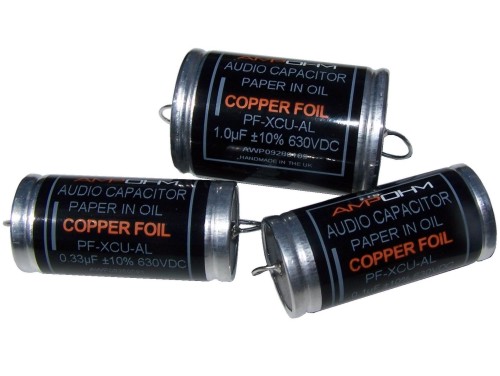

AmpOhm Copper Foil - Paper in Oil ist für Röhren ein Absoluter Geheimtipp.

630 Volt von 0,001 bis 2uF

Natürlich gehören die Silber Mica (Glimmer) als Bypass oder in Phono Schaltungen auch zum High End in Röhren- Geräten.

Aura-T
Mica2
duelund-Alexander

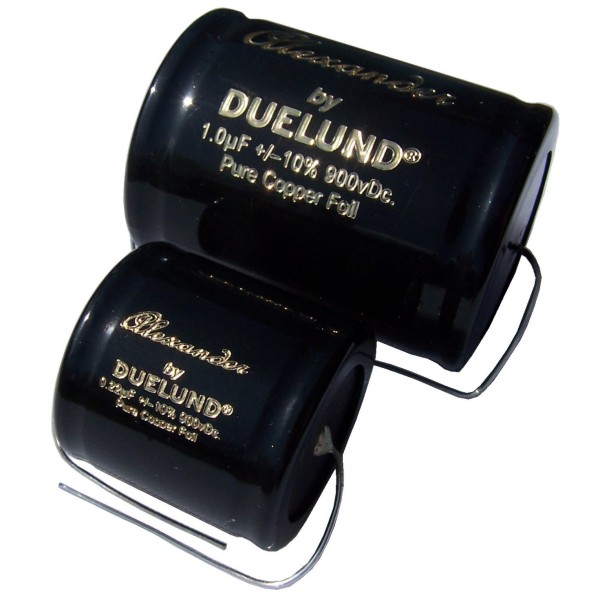

Duelund Alexander ist das neue Produkt von Duelund.

von 10nF bis 3,3uF.

bei 900V

Weiter Werte sollen folgen.

Ideal für Röhren Amps.

psvane-cap

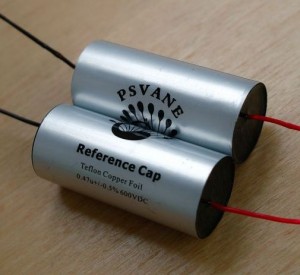

PSVANE Cap 0,1 - 0,47 uF

600V

Stück Preis circa 79,- Euro.

Widerstände:

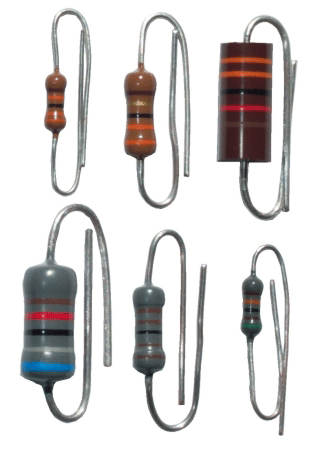

Tantalum Widerstände von “Audio Note” oder “Shinkoh” sind zur Zeit die Super High End Spitze.

Von 0,5 bis 2 Watt.

Auch Tantalum sind am Aussterben.

Disk

Widerstandfarbcode Programm

Tantalum_Widerstände
takman_Carbon

Takman Carbon und unten Riken Carbon sind natürlich auch High End.

Riken werden nicht mehr Hergestellt.

Das Rauschen dieser High End Oldis wurde als eigenständiger Klang dargestellt.

Carbon Widerstände rauschen sehr Stark und gehören nicht in den Signalweg.

RIKEN Carbon

Riken

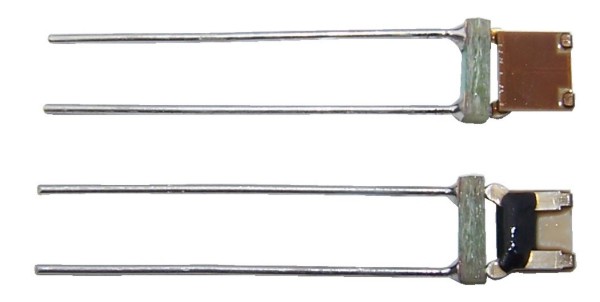

Widerstände von “Charcroft” und “Vishay” in Z-Foil Technologie ist die neue Dimension mit  0,4 Watt und 0,2 ppm pro Grad Celsius und  0,1 % Toleranz sowie -40 dB Noise.

Ein Super Widerstand vieleicht auch bald in  1 und 2 Watt.



1% Widerstände selbsbau Select Diy.

Selektierte Diy Bauteile finden Sie auch unter Select Diy

car1l

Wir haben Ersatz für die RIKEN gefunden. Unter Rechts 1% Carbon Film Widerstand von AMTRANS, klanglich wie RIKEN. circa 6,50- US  in 3/4 und 2W. in JP 2,- und 3,- Euro. oder bei hificollective.co.uk

amrgj

Potis und Schalter:

Potis von ALPS, TKD, Audio Note und NOBLE gehören nicht in ein Super High End Röhrengerät. Diese Art von Volumenregler besitzen Schleifkontakte, die sich in empfindlichen Röhrenverstärkern Negativ bemerkbar machen können. Hier werden nur Stepper Volumenregler mit Super Widerständen verwendet. Ganz unten die Tabelle, warum keine Schleifkontakt Potis in Super High End gehören. Ausserdem sind Schleifpotis nicht so Temperatur Stabil. Für normale High End Anwendung haben gute Schleifpotis durchweg ihre Berechtigung. siehe auch Audio-Potis.

Goldpoint mit SMD Widerständen gehört zweifelsohne zur Königsklasse der Volumen und Balance Reglern.

Alle Widerstände 0,1% 24 steps.

von -60 dB bis 0 dB.

Genauigkeit +-0,1dB

Goldpoint
25ppm_resistor
CT2-stereo
CT2-resistors elmal

Auch DACT gehört mit seinen SMD Widerständen  dazu.

THD 0,0001% mit 24 steps.

von -60 dB bis 0 dB

Wir bevorzugen DACT.

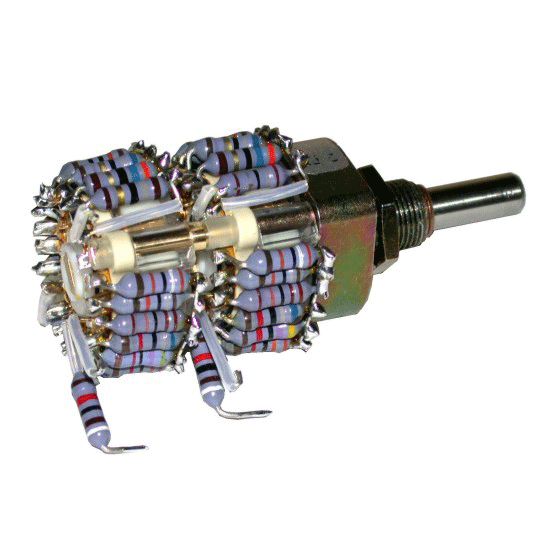

Noch eine Super High End Variante von Glasshous mit Shinkoh Tantalum Widerständen.

Stepper Motor für DACT und GOLDPOINT von http://www.bentaudio.com/remotes/step.html, als Kit mit Steuerung und Fernbedienung, aber ohne Poti, für 190$

Die Drehschalter sind in der Regel von ELMA (Schweiz).

Die  sind auch Super, als  Input Select Schalter.

shinkoh_fig6l
Stepper-DACT-Goldp

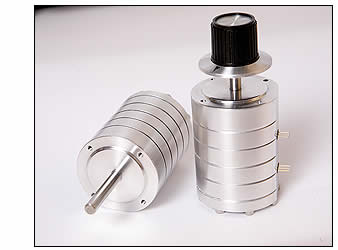

Stereo und Mono Potis von KHOZMO.

10 KOhm bis 250 KOhm und 50.000 garantierte Drehungen.

Khozmo1
Khozmo2

Khozmo:

Kontakte 99,99% Ag

1% SMD Widerstände mit 100 ppm.

48 Steps 1dB Schritte.

Super Klasse aus Polen.

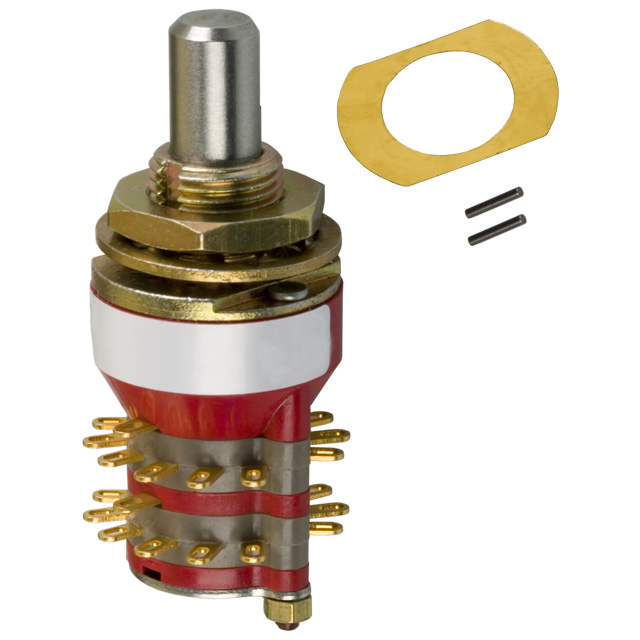

GRAYHILL, werden in der Regel nach MIL-Spezifikationen gefertigt.

Kontakte Silber und vergoldet. für wenig Platz, der Ideale Input Schalter.



Grayhill-71

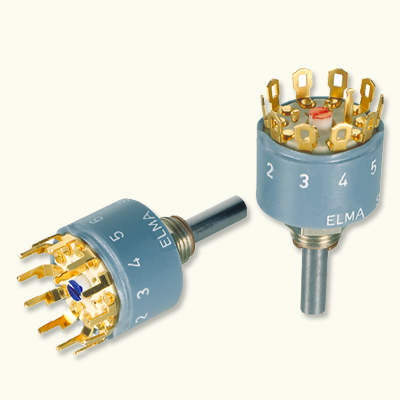

ELMA, serie 01.

Auch sehr geeignet für wenig Platz.

Kontakte Silber, vergoldet.

alps_selector

Oben.

ALPS 2 x 4 Selector für wenig Platz und PCB Einbau.

Type_01

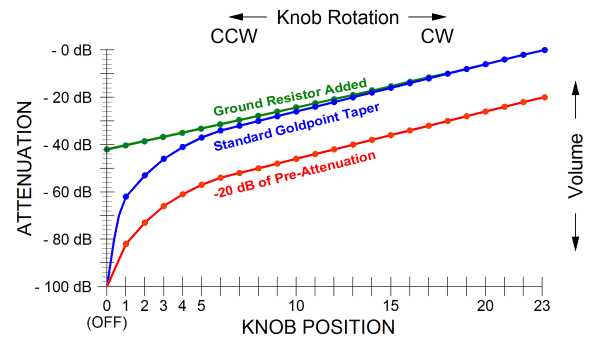

dB Volumen Tabelle von Goldpoint.

Der kleine Unterschied zwischen Leitplastik und oder sonstige Carbon Schleif-Potis.

Bauteil für Amps und Röhren Amps, die Sie nur in Asien bekommen (VT4 oder &Audio), bekommen Sie jetzt auch in Europa, bei LOOK-Audio.

http://www.look-audio.com/

tgraph

Nach oben.

Später mehr.
