Frequenzweichen

Neue Frequenzweichen werden nur noch in High-End entwickelt und gebaut.

Siehe unten Beispiel:

Für eine 3-Wege Entwicklung werden wir 300,- Euro berechnen, ohne PCB.

NEW! Röhren Frequenzweichen inkl. Verstärker.  Beispiel: 2-Wege Röhrenweiche mit 150 Watt Verstärker Stereo an 8 Ohm. Kondensatoren sind Silber Mica und Mundorf Silber/Öl, Widerstände Shinkoh, Vishay CMF und Takman. 3-4-Wege auf Anfrage. (siehe Tube Crossover)

Die Frequenzweiche ist das Schlüsselelement bei der Konstruktion eines Lautsprechers. Ihre Rolle und ihre Entwicklung sind sehr kompliziert. Der Charakter und der Klang des Lautsprechers hängt davon ab.

Entgegen landläufiger Meinung ist eine Frequenzweiche etwas sehr individuelles und an ein Chassis, sowie Gehäuse, angepasstes System, ein Chassis-Austausch erfordert in der Regel  immer eine vollständige Neuanpassung der Weiche.

Alle Klangbestimmenden Bauteile fangen bei uns ab KRF-9 an. (KRF = Klangreferenz) (siehe Kondensatoren). In der Regel verbauen  wir KRF 10. Alle unsere Weichen haben ein THD+Noise von 0,1% bis 0,01% bei 1KHz und 1VAC.

Es sind zwei Varianten verfügbar. High End,  und Super High End. Es werden in der Regel immer zwei Klangfarben gemischt, damit ein natürliches Klangbild entsteht.
Aktiv-Weiche
High-End-2-Wege-Weiche
high-end-Weiche2
High-end-Hochton-Weiche-MB2

Hochton-Weiche

2-Wege Kundenweiche

Hochton Kundenweiche

Aktiv Weiche 3W

E-Mail:

über  Kontakt
mail@sup-audio.com

Wenn Sie nur die Schaltpläne, Leiterplatten Layout inkl. Gerber Dateien und die Komplette Simulation möchten, machen wir Ihnen gerne ein Angebot.

Tip: Bauen Sie die Frequenzweiche nie in den Chassis-Raum mit ein. Das Magnetfeld des Treibers verschiebt die Spulen-Werte um ein vielfaches. Der Schalldruck bringt die Spulen zum Klirren, dadurch erhalten Sie hörbare Verzerrungen. Wenn es nicht möglich ist, die Weiche in einem separaten Raum unterzubringen, dann lassen Sie die Weiche ausserhalb des Lautsprechers (Standard Alu-Gehäuse oder Plexiglass).

Wissen: Frequenzen unter 60 Hz und über 12kHz sind vom menschlichen Ohr nur sehr schwer aufnehmbar. Bis zu 2ms verzögerte Reflexionen ist für das menschliche Gehör nicht unterscheidbar (unprezises Klanggemisch). 2ms = 70cm Laufzeitdifferenz.
Ideal-Weiche

Die Zuordnung der Frequenzen:

20 Hz - 250 Hz stehen für das Fundament eines Songs, als unangenehmes Gegenstück haben sie jedoch bei zu viel Anteil ein Dröhnen zur Folge.

250 Hz - 500 Hz stehen für Wärme, aber auch für Matsch im Mix.

500 Hz - 2 kHz stehen für Definition, Verständlichkeit bei zu viel Anwendung für den Telefonartigen Klang.

2 kHz - 8 kHz für die Präsenz aber auch für einen schneidenden Klang.

8 kHz - 20 kHz für Transparenz, Brillianz aber auch für das Gemeingefährliche Schlangenzischeln.

Speaker-5Excel_Symbol

Lautsprecher parallel oder Seriell, bis zu 5

Terz-Weiche

Abweichnung -3dB findet bei uns Anwendung.

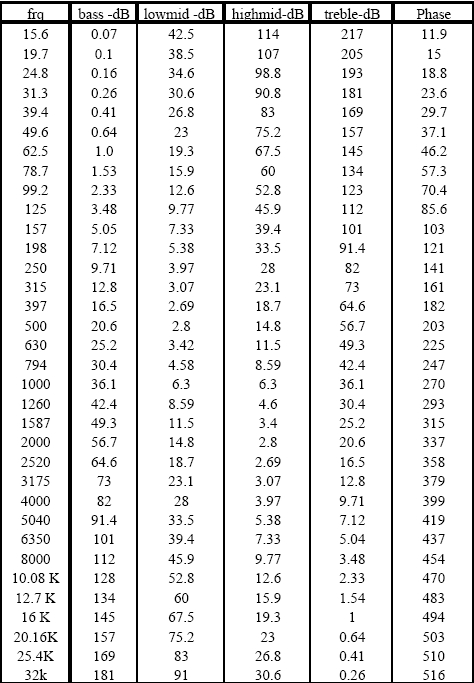

1/3 Oktave, die besten Frequenzen einer Weiche.                           Vorgeschlagen von Steen Duelund
1_3-Oktave

Beispiel eine High-End 3-Wege Weiche anhand von Excel Seas.

Tieftöner: 1X 1.5mH Wax Spule, 2X 15uF Clarity CSA , 1X 10 Ohm 10 Watt.

Mitteltöner: 1X 22uF Clarity PUR, 1X 15uF MR, 1x 2mH Jantzen Air Cross, 1X 0,45mH Wax-Coil, 1X 1.8uF Jantzen Superior, 1X 4,7uF CSA, 1X 10uF CSA, 1X 6.2 Ohm 10 Watt.

Hochtöner: 1X 5,6uF Superior, 1X 6,8uF Jantzen Silber, 1X 0,33mH Ait-Cross, 2X Widerstände.

Obere Trennfrequenz 500Hz, Untere 2500Hz.

Aufgebaut und getestet circa 1400,- Euro, ohne PCB. PCB FR4 , circa 180,- Euro mehr. alles ohne Versand.
