Audio-Potis, Kontra Leitplastik gegen Steped Version


	Audio Potis


	Audio Potentiometer mit Schleifkontakt sind für High-End Geräte nicht unumstritten. Der Schleifkontakt, ob Kohle oder Leitplastik liegt im Signalweg und hat somit nicht unerheblichen Einfluss auf den Klang. Der Kohle und der Plastik Sound hat auch zum Erfolg der Step Potis beigetragen. Denoch sind die Schleifkontakt Potis in der Mehrzahl der High-End Geräte vorhanden.


	Hier eine kleine Aufstellung der bekanntesten Schleif-Potis, ohne eine Marke besonders hervorzuheben. Alle Daten sind den jeweiligen Datenblättern entnommen.

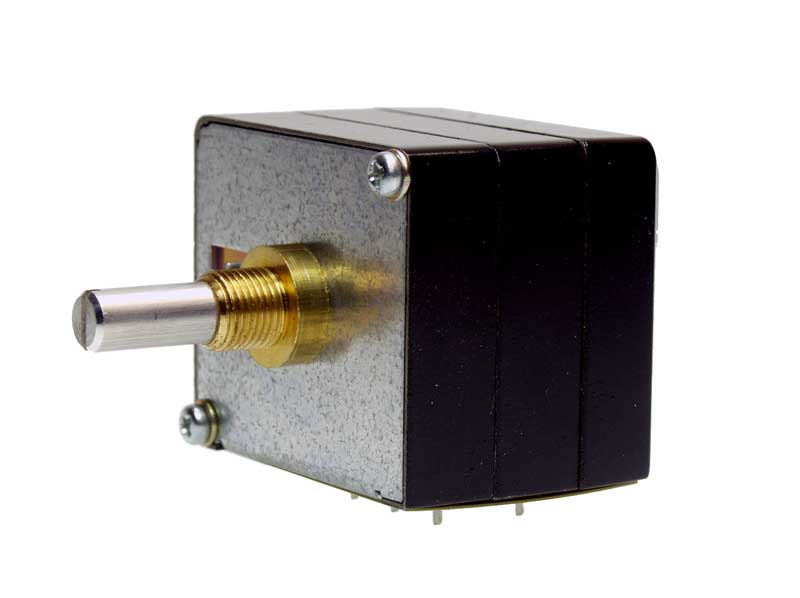

	Hier die wohl bekanntesten Vertreter (ALPS). links die Blue Velvet serie. Toleranz +- 20%, Gang -60dB bis 0 dB mit 3dB und mindesten >15.000 Drehungen, für 50mW. circa 10,- Euro bei: http://www.audiophonics.fr/fr/electronic-components-selectors/selecteur-volume-positions-resistances-cms-100kohm-p-2216.html Hier bekommen Sie auch ALPS mit einzel Widerständen und Rastung.

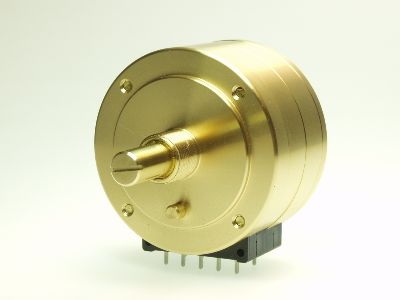

	Rechts ALPS Black Beauty

	Das wohl zur Zeit teuerste ALPS Poti. circa 400,- Euro. -100 dB bis 0 dB, 0,1 Watt Toleranz +-20%, wie bei allen Leitplastik Potis. Kann bis 150 AC Volt betrieben werden.

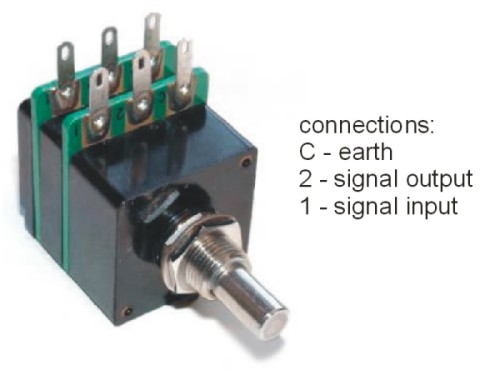

	TKD (Tokyo Ko-On Denpa) ist ein Leitplastik Poti mit folgenden Werten: Widerstands Toleranz +-20%, Gang -40dB bis 0 dB mit +-3dB und midestens > 100.000 Drehungen, sowie 50mW. Bei www.hificollective.co.uk/catalog/default.php circa 94,- Euro


	NOBLE, aus Japan. Wird leider nicht mehr hergestellt. Bei www.hificollective.co.uk/catalog/default.php circa 45,- Euro.

	MEGATRON, MPS20. Leitplastik +-20% usw. mit 2 Prezionskugellager. > 10. Mio. Umdrehungen.

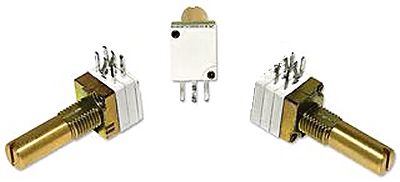

	BOURNS, Standard Poti (Rechts) in 10% und 20%. -40 dB - 0 dB +-3 dB. Rechts VISHAY, Leitplastik mit +-20% bei Frihu im Shop für circa 20,- Euro.

	PENNY+GILES, Leitplastik Potis, oben RF15 mit bis zu 8 Kanäle oder 4 x Stereo. -60 dB bis 0 dB mit +-2.0 dB, gibt es auch mit +-1 dB Unten der RF11 mit -20 dB - 0dB mit +-2 dB oder mit -60 dB - 0 dB bei +-4 dB. Beide sind in Log. sowie Linear zu haben. Zu beziehen bei Penny+Giles direkt in UK.

ALTMANN, DP113.

> 10. Mio.. Drehungen,

Toleranz +-3% - +-1%, WOW !

2 Watt, Preis unbekannt.

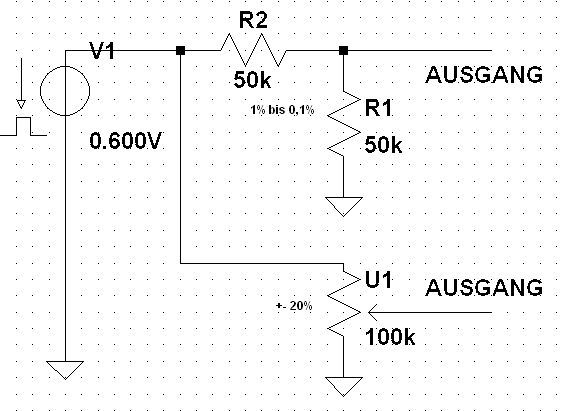

Alle Leitplastik Potis haben in der Regel +-20% Toleranz. Jetzt bauen Sie in Ihrem Gerät 0,1 bis 1% Widerstände ein und das Bauteil, welches im Signalweg liegt hat ein Wert um die +-20%.

Welch eine Diskrepanz!

Jeder drittklassiger Volumenregler, der aus Einzel Widerständen, mit +-1% besteht ist also 20 mal besser wie der teuerste Leitplastik Poti. Da die Step Volumen Regler recht gross sind, kann ich verstehen, dass in bestimmten Geräten ein Leitplastik Poti Sinnvoll ist.

Aber auch hier gibt es eine bessere Alternative.

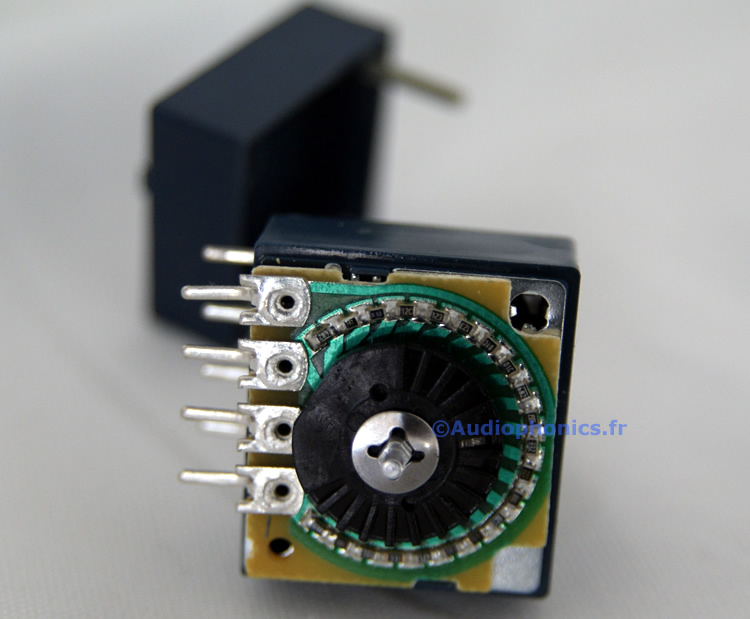

Poti in der Grösse von ALPs mit 23 Einzelwiderstände 1%

Von ELMA gibt es jetzt ein Controller

Kit für die Step Potis und Select.

Händler sind noch keine bekannt und Preise auch nicht.

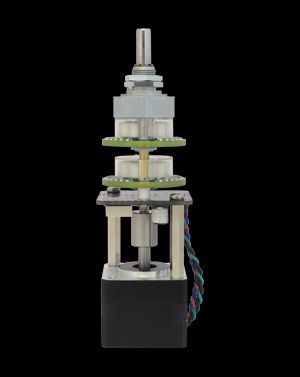

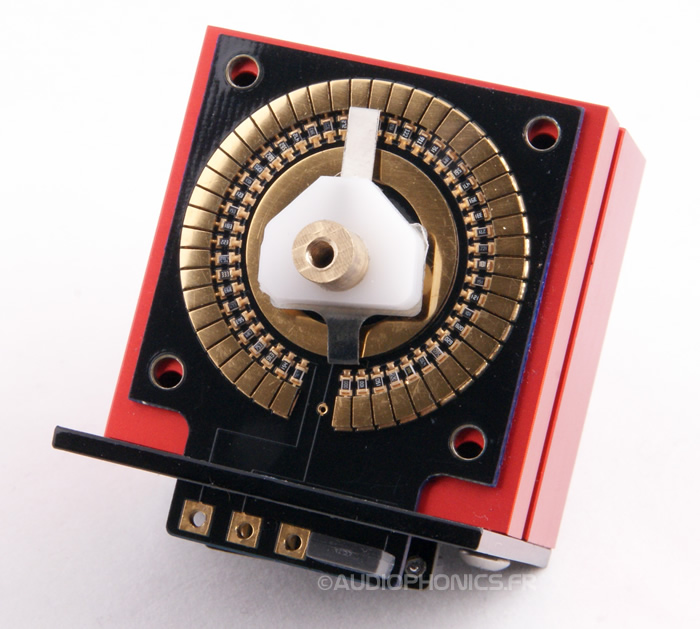

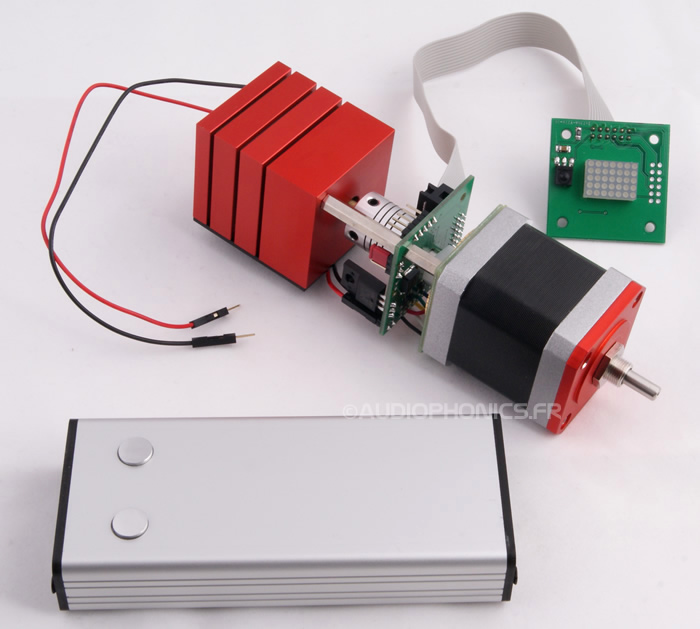

Neu bei Audiophonics in Frankreich. Step Potis und Shunt Step Potis mit und ohne Motor.

http://www.audiophonics.fr/electronic-components-resistors-potmeter-c-344_490.html

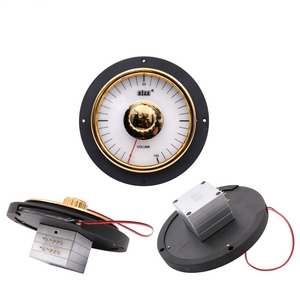

Step Potis von EIZZ.

gesehen für 49,- Euro bei:

http://www.audiogears.it/

in Italien.


	MAX5440 Digital Volumen Regler, mit IR Empfänger. Eine PCB ist vorhanden und kann auf Anfrage Bestellt werden.

	Logarithmic Taper Volume Control with (31) 2dB Steps Low-Power Wiper Buffers Provide 0.003% THD Single +2.7V to +5.5V or Dual ±2.7V Supply Voltage Operation Low 0.5μA Shutdown Supply Current Integrated Bias Voltage Generator Five-Segment LED Volume/Balance Indicator Clickless Switching 40kΩ End-to-End Fixed Resistance Value Mute Function Toggles to -90dB (typ) Power-On Reset to -12dBFS Wiper Position

PCB mit IR Input und PIC12F629 für die Umsetzung.
