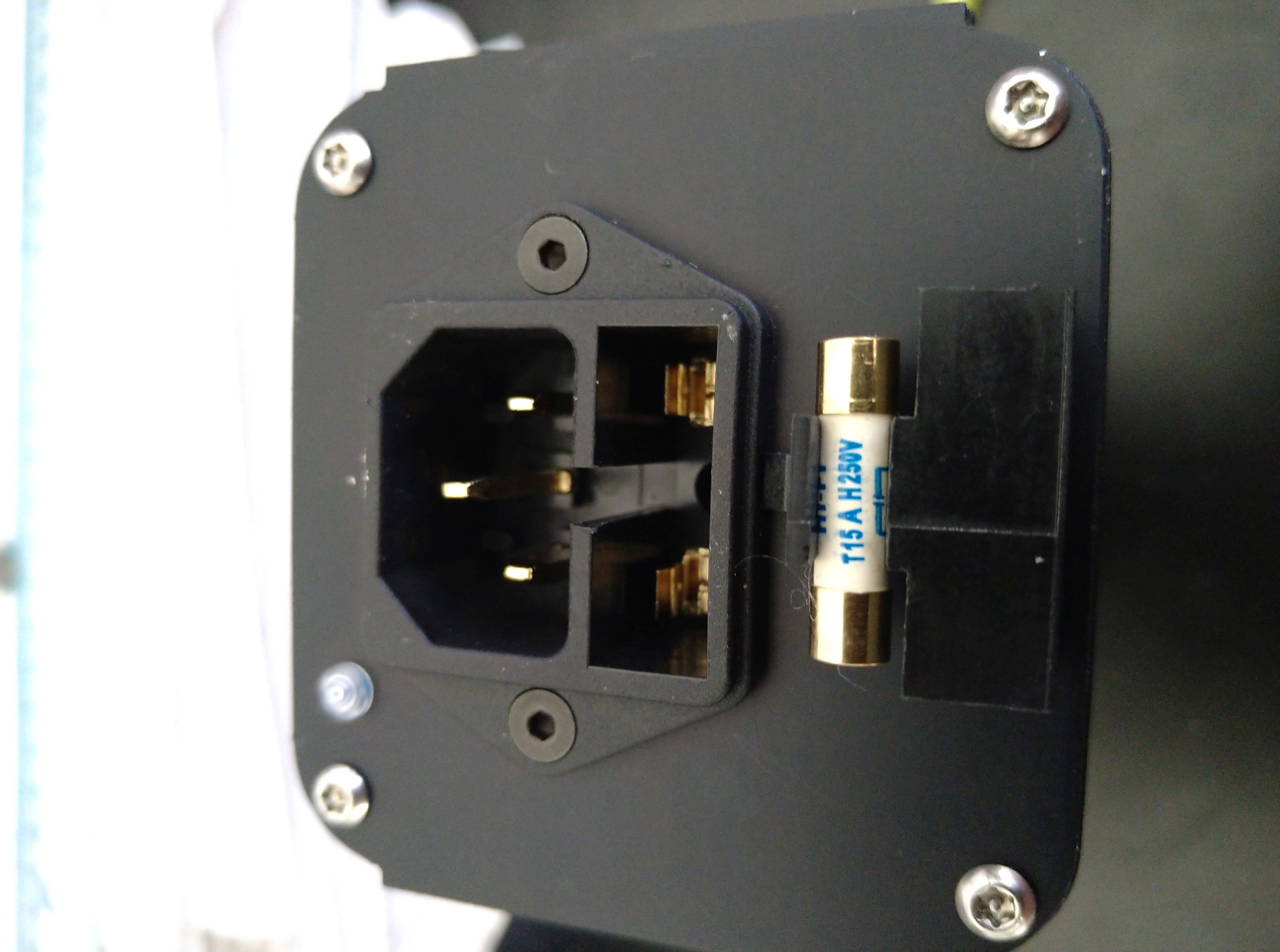

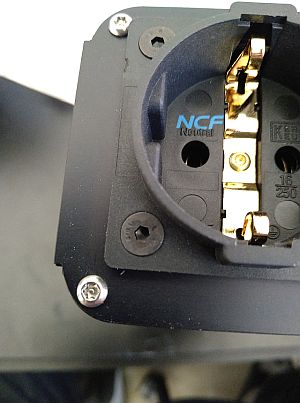

Lieber auf Nummer Sicher gehen. Durch den Einsatz professioneller Komponenten wird eine hohe Sicherheit beim Betrieb am 230V-Netz gewährleistet. Gleichzeitig erfüllen diese ausgesuchten Bauteile an jeder Stelle audiophile Anprüche und Vorlieben, wie sie sonst kaum zu finden sind.
Sechs ultraschnelle Hochstrom-Schaltdioden im TO-220 Gehäuse, ausgelegt für sehr hohe Impulslasten.
Integrierter Überspannungsschutz für hohe Leistung (8000A, 25ns) sorgt für zusätzliche Sicherheit bei Netzüberspannung.
In audiophilen Kreisen wird oft begeistert von einem verbesserten Klangbild gesprochen, wenn ein Trafokern durch DC-Filterung nur noch absolut symmetrisch magnetisiert wird. Wir konnten in unserem Labor durch künstliche Gleichspannungserzeugung verschiedene Situationen simulieren und ähnliche audiophile Auswirkungen feststellen, oft schon bei 50mV Gleichspannung oder weniger, je nach Trafogröße.

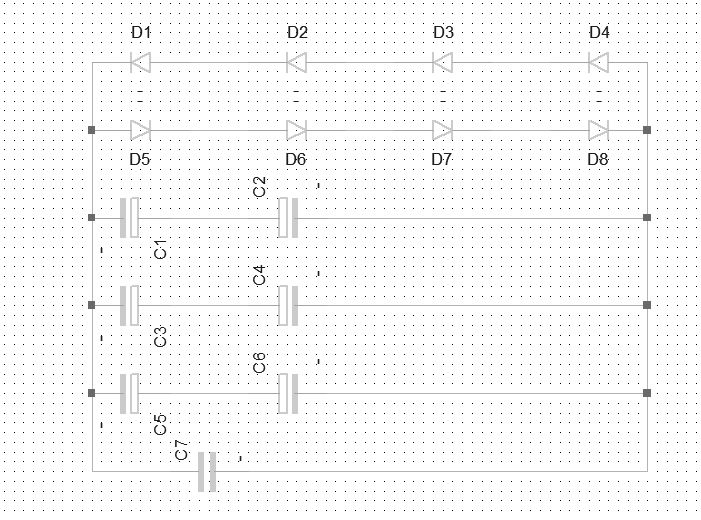

Gegenüber der weitverbreiteten klassischen Schaltung mit je zwei in Reihe geschalteten Dioden setzen wir je 4 Stück ein. Dadurch wird auch eine höhere DC-Spannung blockiert.
Die max mögliche DC-Filter Spannung ergibt sich aus der Dfferenz zwischen Dioden-Durchbruchspannung und Spannungsabfall (Vs) an den Elkos. Daher sollte die Kapazität möglichst groß sein, damit bei Nennlast des Filters der Wechselspannungsabfall an den Elkos noch weit unterhalb der Diodendurchbruchspannung liegt, da sich zu diesem Spannungsabfall die auftretende Netz-Gleichspannung hinzu addiert.
Bemessungs-Beispiel: Bei 10.000µF und 1A (230W) stellt sich ein Wechselspannungabfall von ca. +/-0,56V Spitze am Kondensator ein. Bei 60.000µF somit knapp 0,1Vs/A
|
