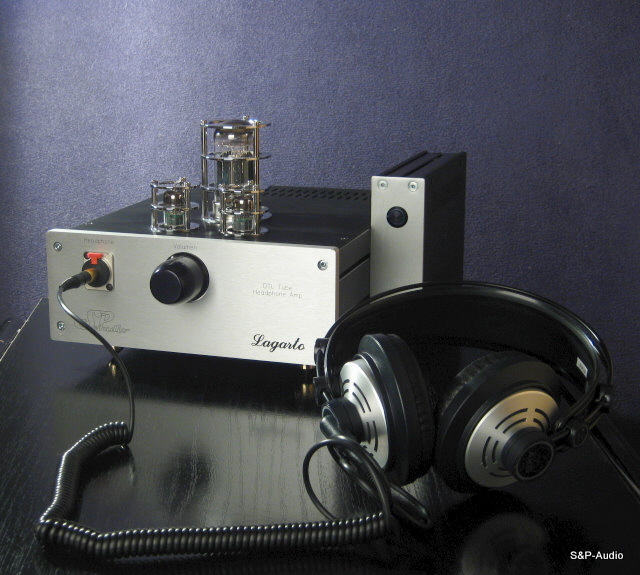

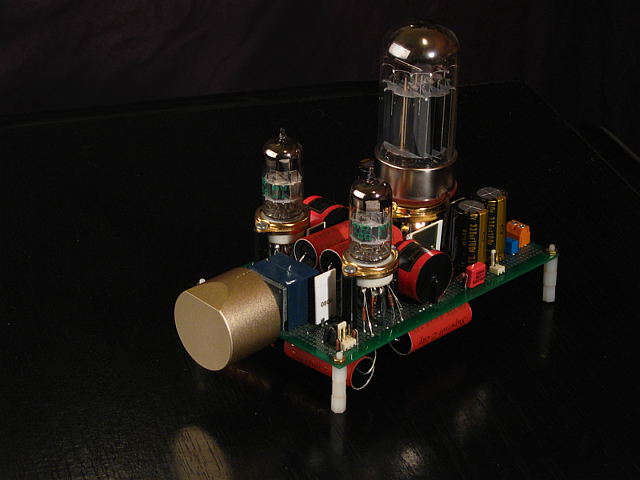

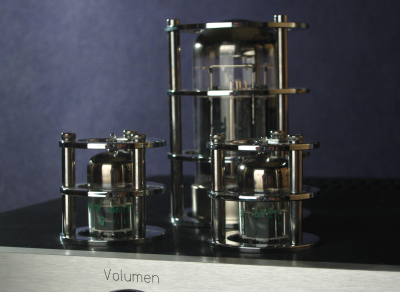

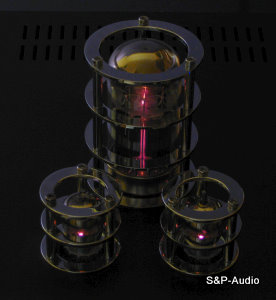

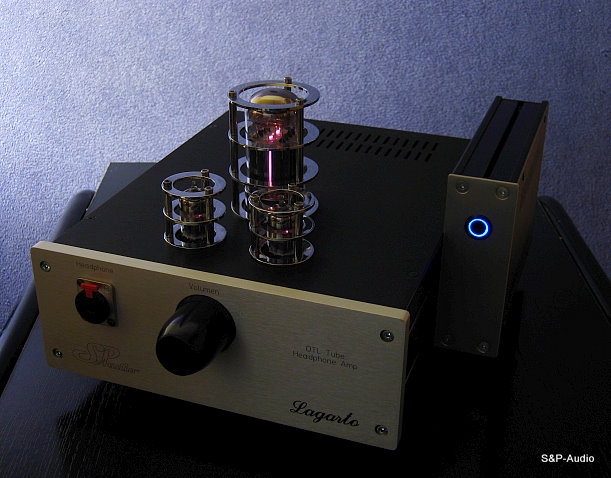

Der Kopfhörer Verstärker ist bestückt mit: 2 x Jan 6922 oder Jan Sylvania 6922 (gegen Aufpreis) und einer 6080 von Mullard.

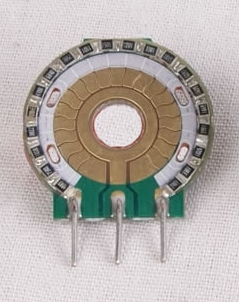

Kondensatoren von Clarity, Jantzen Superior und Nichicon Muse. Vishay Widerstände, Keramik Widerstände, Kiwame und ein Poti mit 20 Einzelwiderständen 1%.
Trafo ist extern untergebracht.
Daten:
Eingang max 0.8V
bei 0,3 Volt Eingang gleich +-2,4 Volt Aus bei 50 Ohm
bei 0,6 Volt Eingang gleich +-5 Volt Aus bei 50 Ohm
Leerlaufspannung 6 Volt bei 0,3 Volt Eingang
Koppelkondensatoren: Jantzen Superior
Ausgangs Elkos: Nichicon Muse
Widerstände: Vishay CMF55
Netzteil:
150 Volt geregelt. mit Elektronischer Spule.
2 x 6,3 Volt Heizung AC-DC, mit 15.000uF Kondensatoren

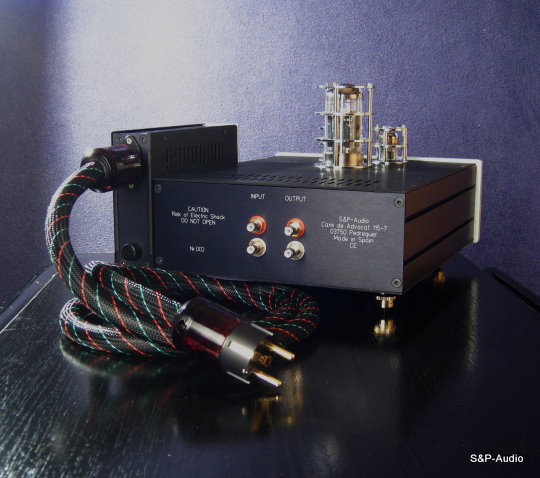

Eingang: RCA Buchsen, Rohdium
Iphone Anschluss (X4-Tech) (Option)

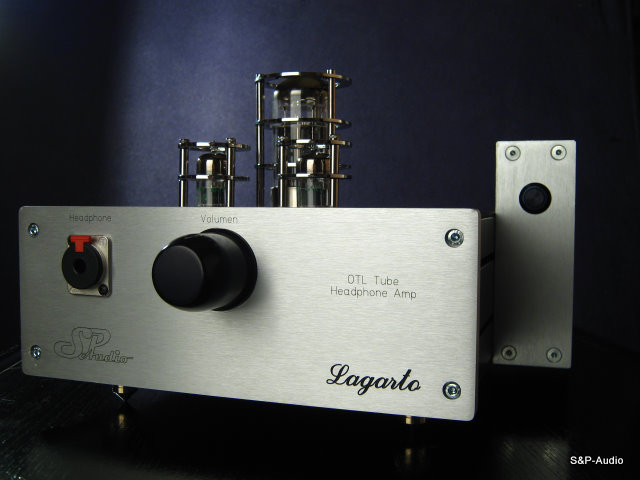

Ausgang: 6,3 mm Kopfhörer und RCA
THD+Noise 0,75%
|
